2022全国机械冶金建材行业职工技术创新成果展示活动
三等奖
移动式管轴物料钻孔胎具
单位:平顶山平煤机煤矿机械装备有限公司
主要完成单位：平顶山平煤机煤矿机械装备有限公司下料分厂。
主要完成人：谷兵、邹旭良。

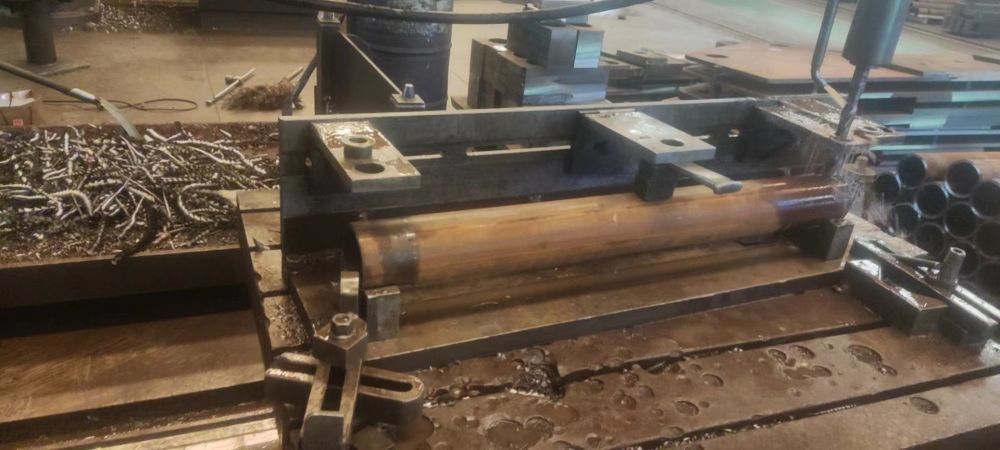

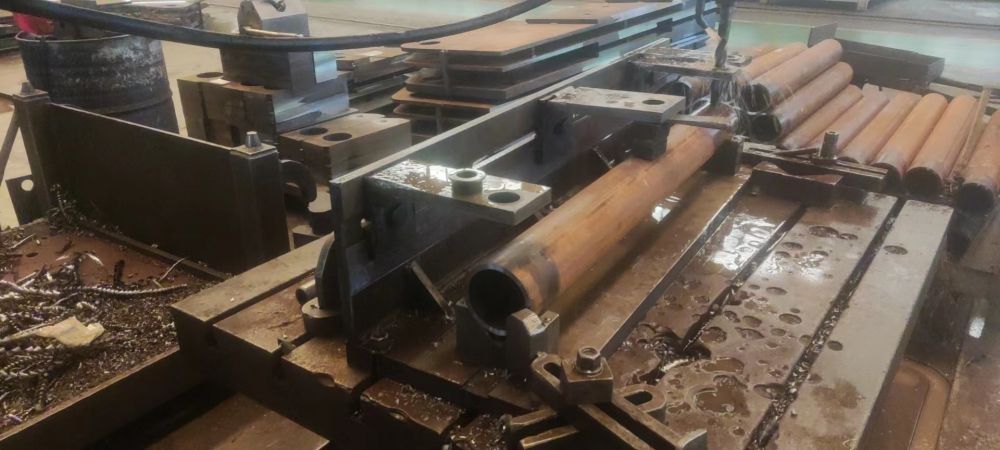

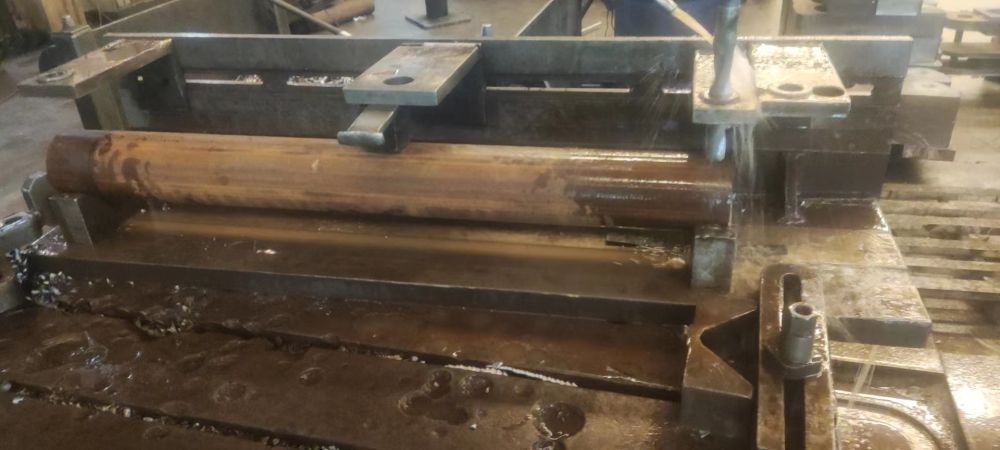

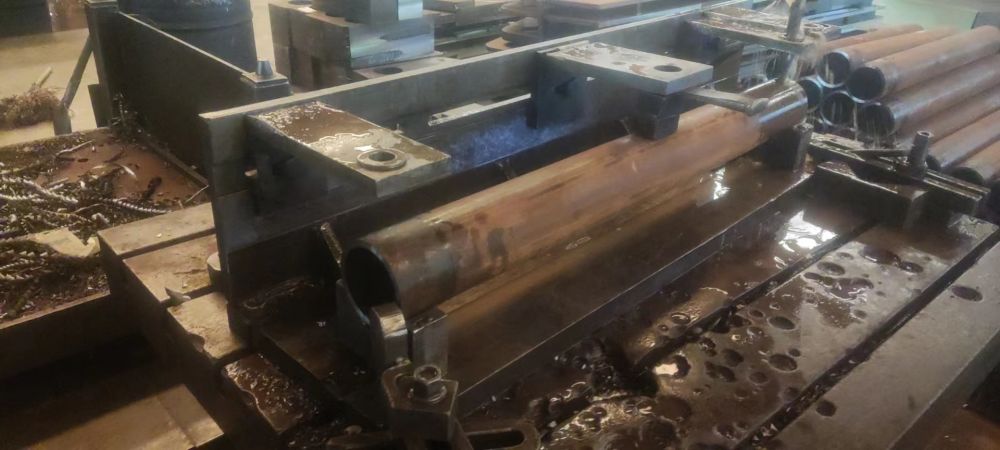

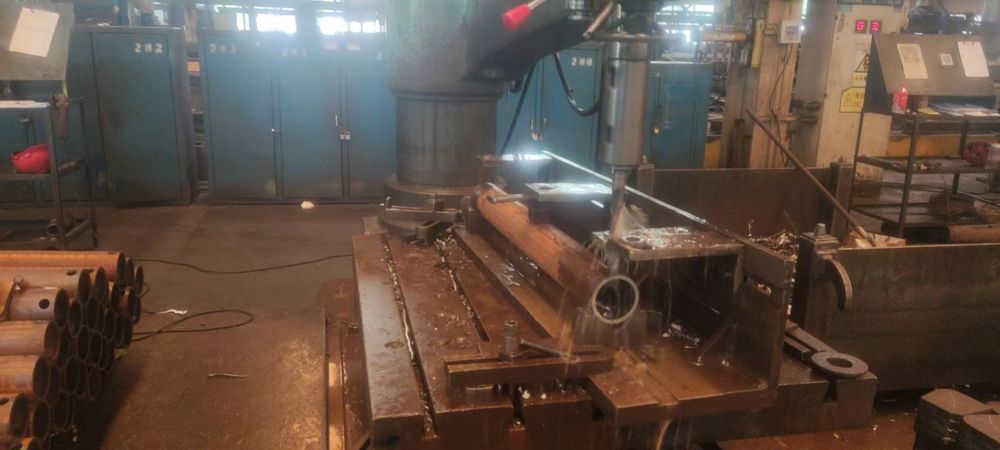

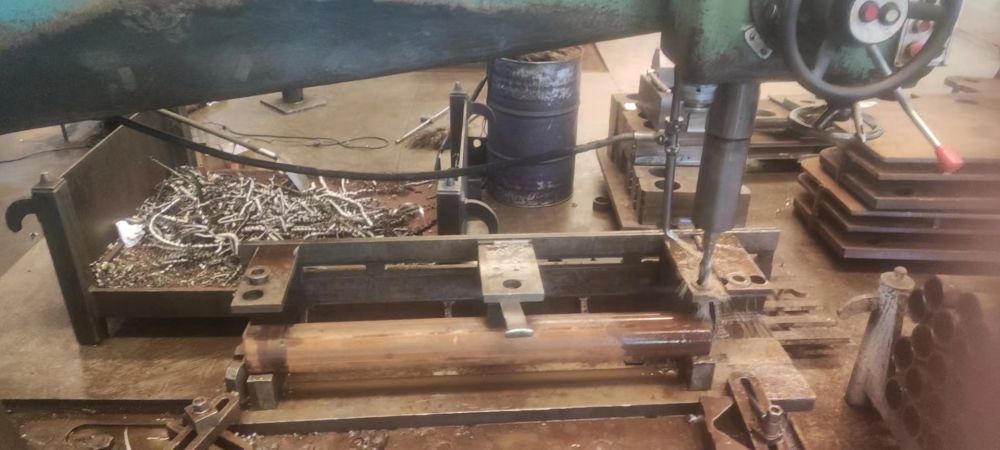

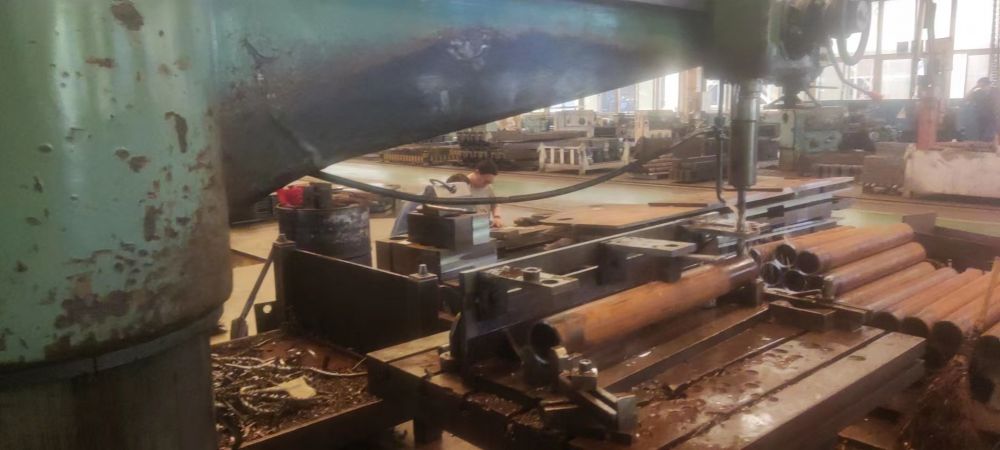

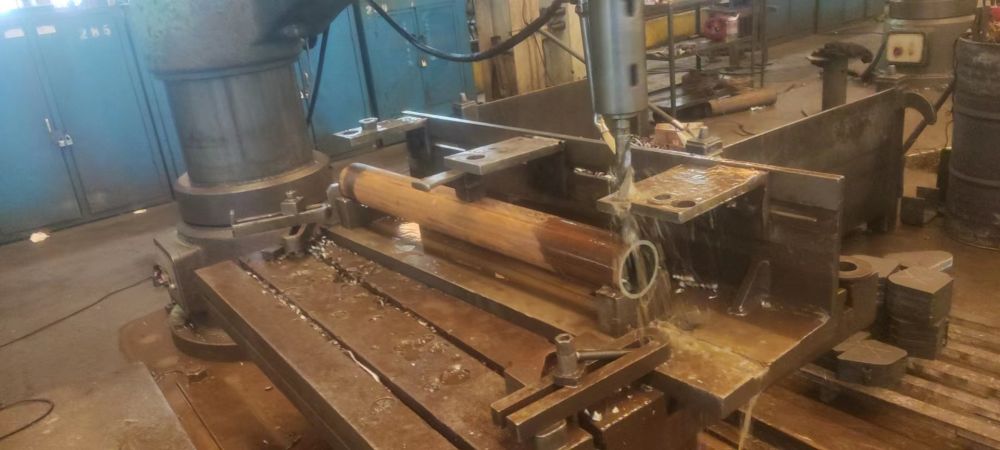

管轴加工办法是钳工利用高度尺配合V型铁对管轴物料进行划线，并打样冲孔定位，钻孔时再利用划线痕迹和粉线吊线找正，然后钻孔。操作既费时，误差偏差还大，。移动是管轴物料钻孔胎具是通过其前后位置设置定位挡块，中心线左右依靠胎具V型槽限制，钻孔直径由钻套控制，钻套联接座由胎具立板卡槽控制，可无限制横向自由调整中心距，钻孔前后和左右位置偏差可有效控制在0.5mm范围。
