2022全国机械冶金建材行业职工技术创新成果展示活动
三等奖
偏心H型钢制作操作技术
单位:鞍钢集团有限公司
主要完成单位：鞍钢建设集团有限公司营口钢结构分公司。
主要完成人：曹华军、王胜、吴松涛。

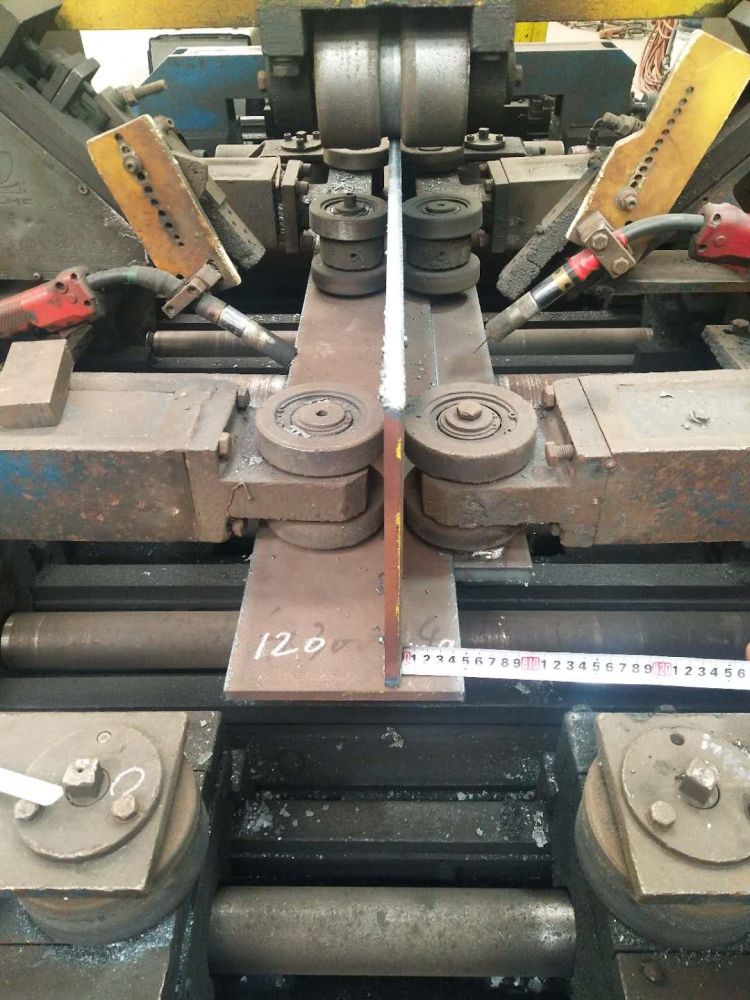

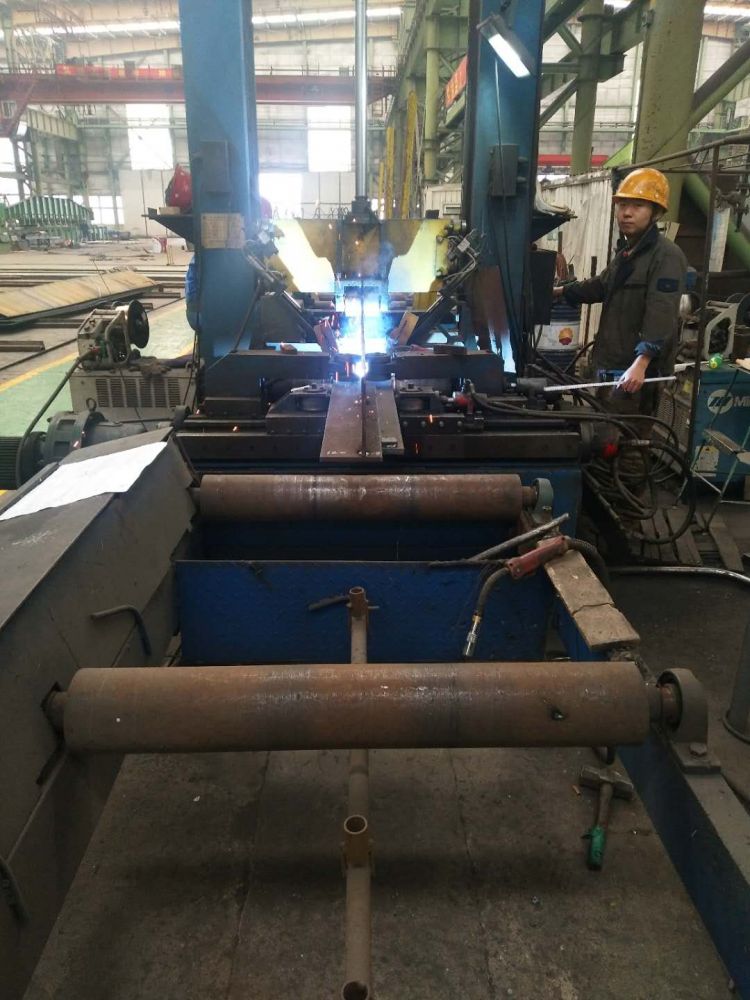

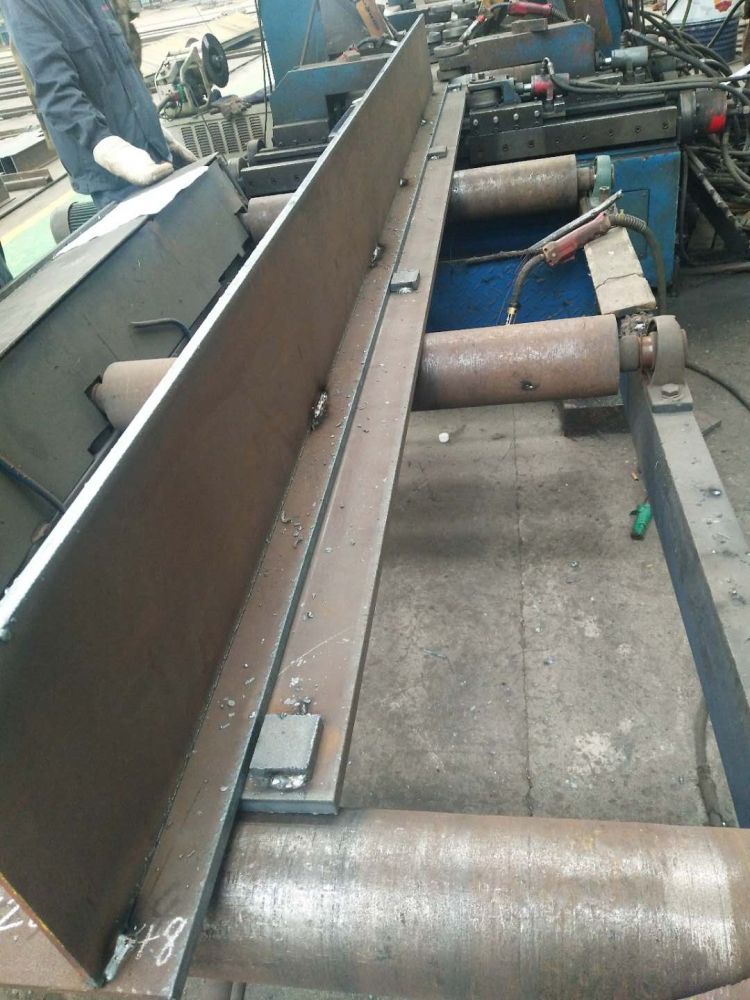

XY3629N型炉炉柱系统中所有横梁、支撑全部为偏心打制H型钢，总计3150件，当今设备无法打制偏心H型钢，经过研究理论数据A=B+C，由于H型钢为偏心结构，选择中心线为基准设置长边为A，短边为B，所差为A-B=C，打制时在盖板下垫制一块胎具，设置挡块边距为C，当夹紧时组立机设备中心线为A=B+C，刚好与正常H型钢打制数据符合。改制龙门焊导向轮利用龙门焊焊接、设计一种胎具进行打制等，可以提高生产效
